Что такое MES-система
MES (Manufacturing Execution System) — это система для контроля, учета и документирования производственных процессов в реальном времени. Она показывает, что происходит, почему это происходит и что делать. Например, какие станки работают, где появился брак, почему остановилась линия или и требуется ли ремонт.
MES собирает данные датчиков, контроллеров и SCADA-систем и передает их в ERP. Без MES данные о работе оборудования часто поступают с задержкой, а поиск причин сбоев занимает больше времени.
Чтобы лучше понять принцип работы MES, разберем место системы в ИТ-ландшафте предприятия.
Архитектура системы управления производством

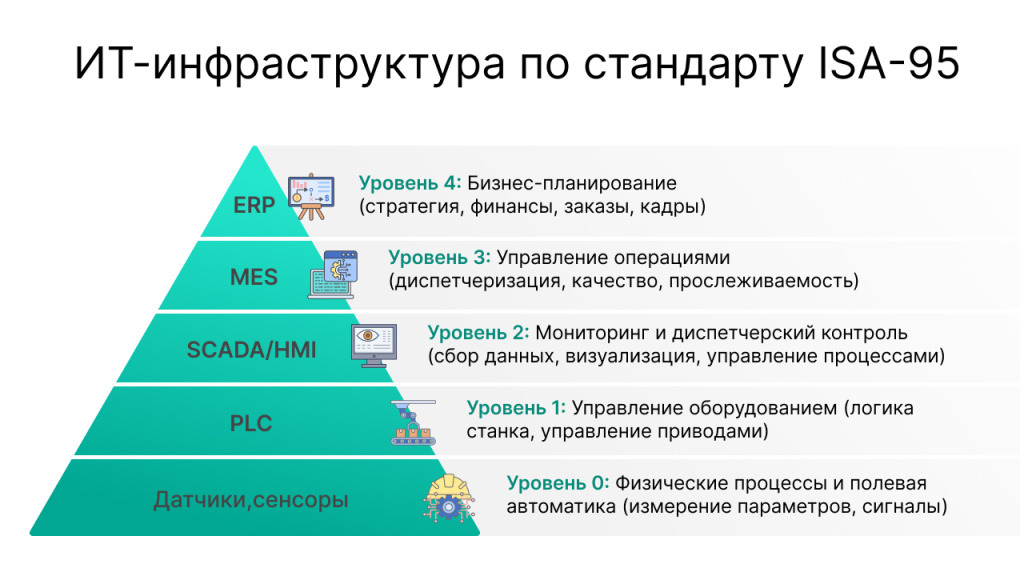

Международное общество автоматизации (ISA) и с Американский национальный институт стандартов (ANSI) разработали стандарт ISA-95. Его цель — помочь предприятиям связать информацию из корпоративных и производственных систем и снизить стоимость владения ИТ-инфраструктурой.Стандарт разделяет ИТ-архитектуру на 5 иерархических уровней и разграничивает зоны ответственности разных программ и оборудования на каждом.
Уровень 0 — Физические процессы и полевая автоматика
Здесь находятся реальные производственные процессы (плавка, сборка, фасовка) и оборудование, которое с ними взаимодействует. Это физические датчики, сенсоры, клапаны и приводы. Их задача — фиксировать параметры среды и выполнять команды.Уровень 1 — Управление оборудованием (ПЛК/PLC)
На этом уровне работают программируемые логические контроллеры. Они управляют логикой работы конкретного станка на основе данных с датчиков. Пример: если датчик фиксирует перегрев вала, контроллер автоматически снижает скорость оборотов машины.Уровень 2 — Мониторинг и диспетчерский контроль (SCADA)
Программы класса SCADA собирают технические сигналы со всех контроллеров цеха в единый интерфейс. На этом уровне операторы на мониторах следят за статусом работы линий и первыми видят технические сбои.Тренд: промышленные IoT-платформы позволяют передавать данные с «умных» датчиков напрямую в аналитические модули, минуя классические цепочки контроллеров. Это упрощает архитектуру и ускоряет сбор метрик.
Уровень 3 — Оперативное управление (MES)
Место работы MES. Система забирает «сырые» сигналы из SCADA или IoT-платформ и переводит их на язык бизнес-метрик. На этом уровне MES координирует рабочие процессы смены: распределяет наряды по станкам, контролирует брак, считает выработку персонала и ведет учет готовой продукции.Уровень 4 — Бизнес-планирование (ERP)
Верхний софт для стратегического управления предприятием. ERP объединяет финансы, закупки, продажи, кадры и планирование. Эта система не контролирует станки напрямую. Она передает в MES общие объемы заказов и сроки, а обратно получает отчеты о реальной себестоимости и потраченных материалах.11 ключевых функций MES

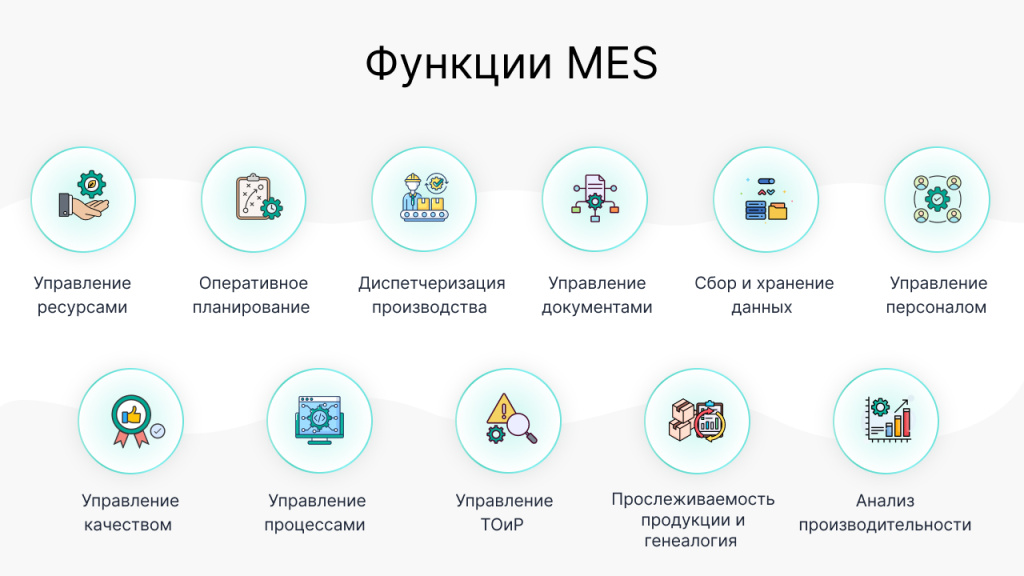

Международная ассоциация MESA определила 11 основных задач, которые решает MES-система.
- Управление ресурсами (Resource Allocation and Status, RAS): проверяет готовность станков, инструментов, материалов и персонала к работе.
- Оперативное планирование (Operations/Detailed Scheduling, ODS): рассчитывает очередность операций для каждого станка, чтобы избежать простоев при переналадке.
- Диспетчеризация производства (Dispatching Production Units, DPU): отправляет цифровые задания на экраны рабочих терминалов в цеху.
- Управление документами (Document Control, DOC): дает рабочим мгновенный доступ к актуальным чертежам, инструкциям, ГОСТам.
- Сбор и хранение данных (Data Collection and Acquisition, DCA): автоматически собирает параметры процессов с датчиков, сканеров штрихкодов и терминалов.
- Управление персоналом (Labor Management, LM): фиксирует рабочее время, квалификацию и допуски сотрудников, распределяет задачи с учетом навыков и отслеживает выработку каждого специалиста.
- Управление качеством (Quality Management, QM): анализирует данные измерений прямо в процессе производства, находит брак на ранних этапах и сигнализирует об отклонениях.
- Управление процессами (Process Management, PM): отслеживает исполнение регламентов, автоматически корректирует параметры работы оборудования или выдает подсказки операторам.
- Управление ТОиР (Maintenance Management, MM): считает часы наработки станков и планирует их профилактический ремонт.
- Прослеживаемость продукции и генеалогия (Product Tracking and Genealogy, PTG): хранит историю каждого изделия: из какого сырья сделано, на каких станках, в какую смену и кем.
- Анализ производительности (Performance Analysis, PA): рассчитывает метрики цеха: общую эффективность оборудования (Overall Equipment Effectiveness, OEE), объемы брака и упущенную выгоду.
Применение MES в различных отраслях
Рассмотрим, как функционал системы адаптируется под разные отрасли.Пищевая промышленность
Контролирует вес ингредиентов по рецепту, следит за сроками годности сырья, температурой и влажностью в цеху, ведет историю каждой партии товара.Химическая промышленность
Следит за параметрами безопасности и гарантирует прослеживаемость опасных химических веществ. Контролирует как непрерывное производство, так и выпуск товара отдельными партиями.Металлургия
Собирает данные с датчиков о температуре плавки и времени обработки металла, ведет учет сырья на каждом этапе и планирует ремонт оборудования до того, как оно сломается.Фармацевтика
Заменяет бумажные журналы электронными протоколами с цифровой подписью, контролирует параметры стерильности в комнатах и блокирует работу оборудования при отклонении от рецепта.Автомобилестроение
Привязывает всю историю сборки к VIN-номеру автомобиля и проверяет ее качество на каждом посту.Электроника
Ведет поштучный учет каждого компонента, контролирует пошаговую сборку оборудования и проверяет готовые приборы на брак.;
Готовое решение vs кастомная разработка: что выбрать
Разница между подходами заключается в уровне адаптации под производство, сроках запуска и стоимости владения.Готовая MES-система
Подходит предприятиям с типовыми процессами. Например:- производство идет по фиксированным маршрутам;
- оборудование одного типа или одного производителя;
- между цехами нет сложной логики согласования;
- прослеживаемость ограничивается учетом партий.
Ограничения появляются, когда процессы выходят за рамки стандартной логики MES. Например:
- партия продукции проходит разные маршруты в зависимости от результатов проверки качества;
- операции автоматически перераспределяются между линиями при перегрузке оборудования;
- часть процессов работает автоматически, а часть требует ручного подтверждения;
- разные цеха используют разные производственные модели.
Кастомная MES-разработка
Кастомную разработку выбирают, когда производство работает по собственной логике и перестраивать процессы под ограничения коробочного решения дорого или рискованно. Например:- нестандартные технологические цепочки;
- детальная прослеживаемость каждой операции;
- контроль десятков параметров оборудования в реальном времени;
- единая логика для цехов с разными моделями производства.
Заключение
Автоматизация с MES переводит производство от реакции на сбои к управлению эффективностью в реальном времени. Однако результат внедрения зависит от того, насколько система точно связана с процессами цеха, оборудованием и корпоративными системами.ИТ-интегратор AWG внедряет и дорабатывает MES-системы с учетом особенностей ИТ-ландшафта и требований бизнеса. Настраивает обмен между производственным контуром и корпоративным ПО и запускает решение без остановки действующих линий. Если вы планируете сократить простои, повысить прозрачность операций и ускорить реакцию на сбои, оставьте заявку, подготовим план внедрения MES под задачи вашего предприятия.
